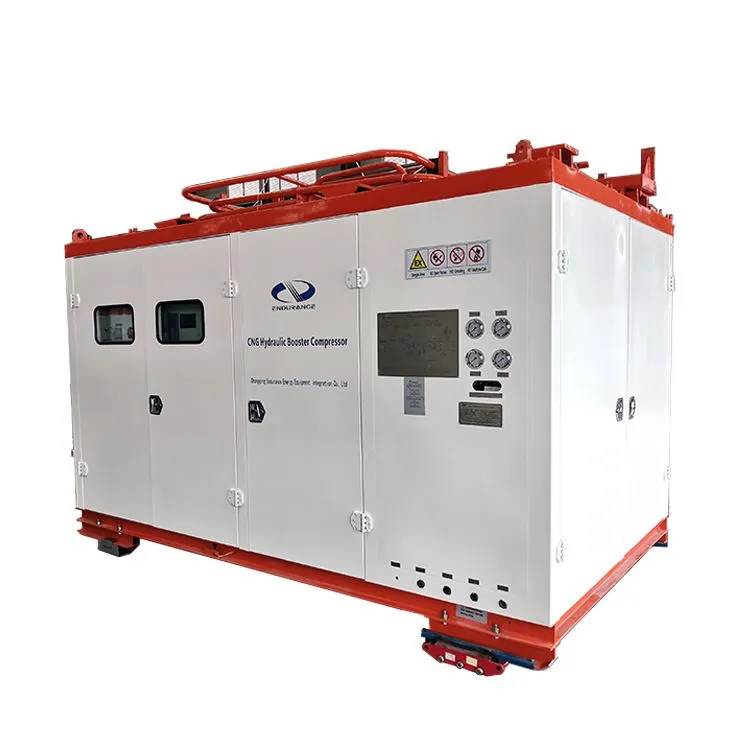

CNG Daughter Station은 CNG 충전소가 필요하지만 천연가스 파이프라인이 없는 곳에 설치됩니다. 천연가스는 모바일 스토리지를 통해 CNG 스테이션으로 운반됩니다. Daughter Station 압축기는 천연가스를 모바일 스토리지에서 지상 스토리지로 빠르고 효율적으로 이동합니다.
안전 설비
- 압축기는 자동화된 무인 작동과 다양한 안전 기능을 갖추어 설계되어 낮은 운영 비용으로 안전하고 안정적인 작동을 보장합니다.
- 방폭 전기 부품은 폭발성 환경에서의 사용이 가능하도록 테스트되어 인증을 받았습니다.
- 압축기 상단에서 가스를 방출하기 위한 통풍관이 지붕 위 2.5m 높이에 설치되어 있습니다.
- 실패 안전 모드는 안전성을 강화하도록 설계되었습니다. 모든 중요 매개변수는 PLC에서 설정된 값에 따라 모니터링 및 제어되며, 비정상적인 작동의 경우 알람이 트리거됩니다. 또한 HMI에서 문제 해결 가이드를 사용할 수 있습니다.
- 서지 보호기와 릴레이는 전기 시스템을 보호하기 위해 제어 시스템에 설치됩니다. 모터 역회전을 방지하기 위해 위상 순서 방지기도 설치됩니다.
- 모터를 보호하기 위해 제어반에 열 자기 과전류 계전기가 설계되어 있습니다.
- 하나의 비상 정지(ESD)는 스키드에 위치하고, 또 다른 ESD는 PLC에 위치하며, 둘 다 서로 연동되어 비상 시 둘 중 하나를 작동시켜 압축기를 멈춥니다.
사양
CNG 압축기 장치의 매개변수
|
일련번호 |
매개변수 |
사양 |
|
1 |
압축기 유형 |
유압 부스터 |
|
2 |
제조업체 |
지구력 |
|
3 |
모델 번호. |
YZ2 |
|
4 |
압축 단계 수 |
2단계 |
|
5 |
실린더 배열 |
수직의 |
|
6 |
실린더 수 |
2 |
|
7 |
가스냉각의 종류 |
공기 냉각 또는 공기-물 냉각 |
|
8 |
드라이브 유형 |
직접 결합 전기 모터 구동 |
|
9 |
주 모터 동력 |
22, 37, 45, 55, 75, 90KW |
|
10 |
가스 입구 압력(Kg/cm2) |
200~30kg/cm2 |
|
11 |
최대 배출 압력 |
250kg/cm2 |
|
12 |
주변 온도 |
-10~45도 C |
|
13 |
쿨러 후 배출 온도 |
주변 온도 40도에서 계산된 55도를 초과하지 않음 |
|
14 |
평균 용량 Nm3/hr (흡입 압력 200~30 kg/cm2) |
1kg=1.43Sm3의 가스 밀도를 기준으로 800 |
|
15 |
PLC 시스템 |
지멘스 S7-1215C |
|
16 |
인클로저에서 1미터 떨어진 곳의 소음 수준 |
75±3dB(암페어) |
|
17 |
방염등급 |
예: II 2G II AT4 Gb |
